크레인 줄걸이 작업요령

(1) 1줄 걸이



(가) 하물이 회전할 위험 상존.

(나) 회전에 의해 로프 꼬임이 풀려 약하게 됨.(원칙적으로 적용 금지)

(다) 1줄걸이 시 가능한 아이(Eye)에 슬링(Sling)을 통과시키지 말고, 2줄을 꺾어서 걸면 하물이 안정됨.

1줄걸이 방법

(2) 2줄걸이



(가) 긴 환봉등의 줄걸이 작업 시 활용.

2줄걸이 방법

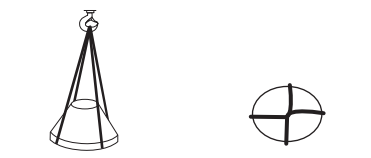

(3) 3줄걸이

(가) U자나 T자형의 형상일 때 적합.

(나) 3점의 중심위치가 무게중심을 중앙으로 환원주상에 등간격이 되어야 함.

3줄걸이 방법

(4) +자 걸이



(가) 사다리꼴의 형상 등에 적합.

(나) 2본의 로프를 십자형으로 거는데 로프의 간격이 똑같도록 함.

+자 걸이 방법

(다) 중심이 치우친 하물의 줄걸이

o 하물의 수평유지를 위하여 주로프와 보조로프의 길이가 다르게 함.

o 무게중심 바로 위에 훅크가 오도록 유도.

o 좌우 로프의 장력차 주의.



줄걸이 작업 시 안전 포인트

※인양할 화물의 중심위치를 정확히 잡아줄 것.

① 화물의 중량에 따라 슬링(Sling)의 직경을 정함.

② 슬링(Sling)의 사용 줄 수를 정함.

③ 줄걸이 방법을 정함.

줄걸이 예

※슬링로프(Sling-rope)에 걸리는 힘이 대칭인가 비대칭인가를 결정

걸이 방법

※ 슬링로프(Sling-rope)에 걸리는 각도에 따른 장력의 변화에 유의할 것

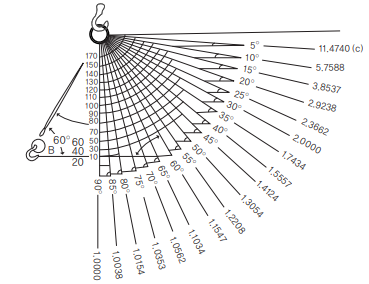

▶ 슬링로프(Sling-rope)에 걸리는 각도에 따른 계수표 제시

▶ 2가닥 줄걸이에 따른 각도 변화와 하중

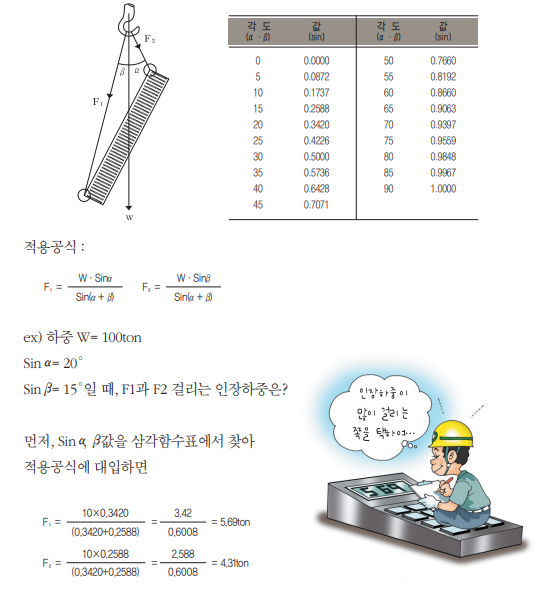

ex) 그림과 같은 각도에서 하중을 걸었을 때 T1의 장력은?

▶ 슬링로프(Sling-rope)의 각과 길이가 서로 다른 슬링로프(Sling-Rope) 1줄의 장력변화 화물의 중심이 비대칭인 경우의 화물을 인양 시에 많이 일어나는 현상.

즉, F1에 걸리는 인장하중이 5.69 ton, F2의 하중이 4.31 ton이므로 안전율을 곱한 후, 인장 하중이 많이 걸리는 쪽을 택해 와이어로프를 선택한다.

▶ 훅크에 슬링로프(Sling-Rope)를 걸 때의 하중변화 여기서 또한 훅크에 걸리는 안전하중을 알기 위해 다음과 같은 약식이 준용되므로 활용할 것.

끝으로 훅크에 Sling을 중심에 거는 것을 원칙으로 하고 있으나 걸리는 조건 및 환경 등에 의해 그림과 같이 걸리는 경우에도 훅크의 하중변화에 영향을 줌.

▶줄걸이 작업에 사용하는 후킹(hooking)용 바(bar)의 지름은 와이어로프 직경의 6배 이상을 적용할 것

▶줄걸이 작업을 하는 작업자는 자체적으로 줄걸이 작업요령 등 운반작업안전 교육을 받은 자가 작업해야 함



▶중량물을 인양, 운반하고자 하는 중량물의 중량을 예상관측 및 계산하여 정확한 중량을 확 인하고 실시해야 함

(1) 목측방법 비중에 의해 목측으로 확인한다

(2) 중량계산법 중량 = 체적 × 비중

(3) 1m당(단위 길이당) 중량계산



▶줄걸이 작업에 필요한 줄걸이 보조용구는 충분히 준비되어 있을 것

예) 사클, 클립 등



줄걸이 작업요령 및 안전대책

(1) 줄걸이 작업자의 마음자세

(가) 복장을 단정하게 하고, 안전보호구 등을 착용한다.

(나) 작업내용 작업방법 등을 Tool Box Meeting을 통해 확실히 한다.

작업자의 복장 / Tool Box Meeting

(2) 정격하중 및 작업하중을 확인

(3) 중량물의 중량을 목측으로 판단하고 중심위치를 확인

(4) 줄걸이 용구 및 보조기의 선정

o 하물의 질량, 중심, 형상, 권상위치, 리프팅 빔 등을 확인

o 하물의 보호에 대한 줄걸이 방법 검토

o 최적의 줄걸이 용구와 보조기(보호구) 선정

줄걸이 용구 및 보조구

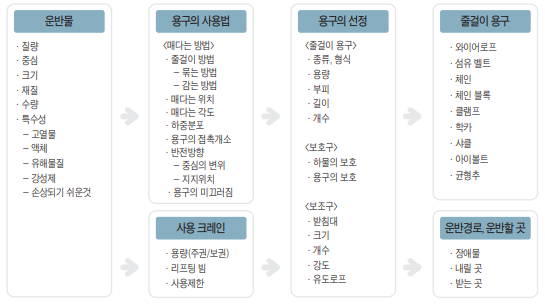

▶ 운반물에 따른 줄걸이 용구 선정

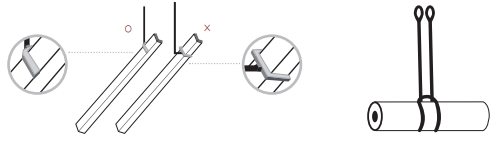

(5) 하물의 줄걸이 요령

o 중심위치를 고려

o 줄걸이 와이어로프가 미끄러지지 않도록

o 하물이 미끄러져 떨어지지 않도록

o 각이 진 하물은 보호대 사용

줄걸이 요령

(6) 훅크에 걸 때의 주의사항

o 훅해지장치 기능확인

o 훅크의 안쪽에 있는 와이어로프부터 순서에 맞게 한다.

o 매다는 각도는 60°이하로 한다.

훅크를 걸때의 주의사항

(7) 미동권상, 지상에서 떨어지기 전에 일단정지

운반작업 중에서 가장 신중하여야 할 단계로,

(가) 작업자의 위치, 자세, 행동 확인.

(나) 줄걸이 상태의 확인 및 수정.

줄걸이 작업자

(8) 미동권상, 지상에서 떨어진 후에 일단정지

매단 하물이 지상에서 약간 떨어지면, 매단 하물의 안전성 및 줄걸이 상태를 재확인한다.(20cm 이내의 높이에서 확인)

(가) 줄걸이 상태의 확인 및 수정.

(9) 권상 이동 권상이동 시 장애가 될 것은 없는가 확인하고 이동한다.

(10) 미동 권하, 착지 후 일단정지 하물의 착지 시, 와이어로프가 인장력을 받고 있는 상태에서 일단정지하고 확인한 다 음 권하한다.

(가) 받침목의 상태 확인.

(나) 둥근 물건은 구름방지를 위해 쐐기 사용.

화물의 착지

(11) 훅크의 권하, 줄걸이 로프 분리 줄걸이 로프를 분리하기 쉬운 위치까지 훅크를 권하한다.

(가) 크레인 등으로 줄걸이 로프를 잡아당겨 빼지 말 것.

줄걸이 로프 분리

(12) 작업종료, 정리정돈 줄걸이 로프의 정리정돈까지 끝내는 것을 작업이 완료되는 것으로 하고,

(가) 운전자에게 반드시 종료신호를 보낸다.

(나) 줄걸이 로프, 보조용구는 반드시 정해진 장소에 보관한다.
