GR250N3 보조붐 착용 순서. TADANO G3 Jib Setting

1. 아웃트리거 확장 및 붐 수평다운.
붐 약 0.5m 확장

2. 지브 세트 격납핀을 해제 방향으로 고정

3. 지브 설정핀(A) 탈거. 나중에 사용함

4. 지브를 붐 아래쪽으로 이동

5. 좌우의 텐션 로드 고정 서포트 해제

6. 지브 설정핀(A)를 손잡이로 사용.
텐션로드 연결핀(굵은거)을 빼고, 링크와 텐션로드를 연결.

7. 텐션로드 고정핀(작은거)를 탈거하여 격납 서포트에 격납.

8. 손잡이로 사용하였던 A긴거를 지브 루트 아래에서 위로 향하도록 삽입하여 고정.

9. 지브 루트에 격납되어 있던 배선을 구멍 통과 후 연결.

10. 와이어 이탈 장지 핀, 권과방지 탈거

11. 지브 연결핀(장 핀)을 빼서 옆에 격납.

12. 메인 후크를 붐 끝단과 약 15cm로 감아
붐 각도가 65도가 될때까지 올리기

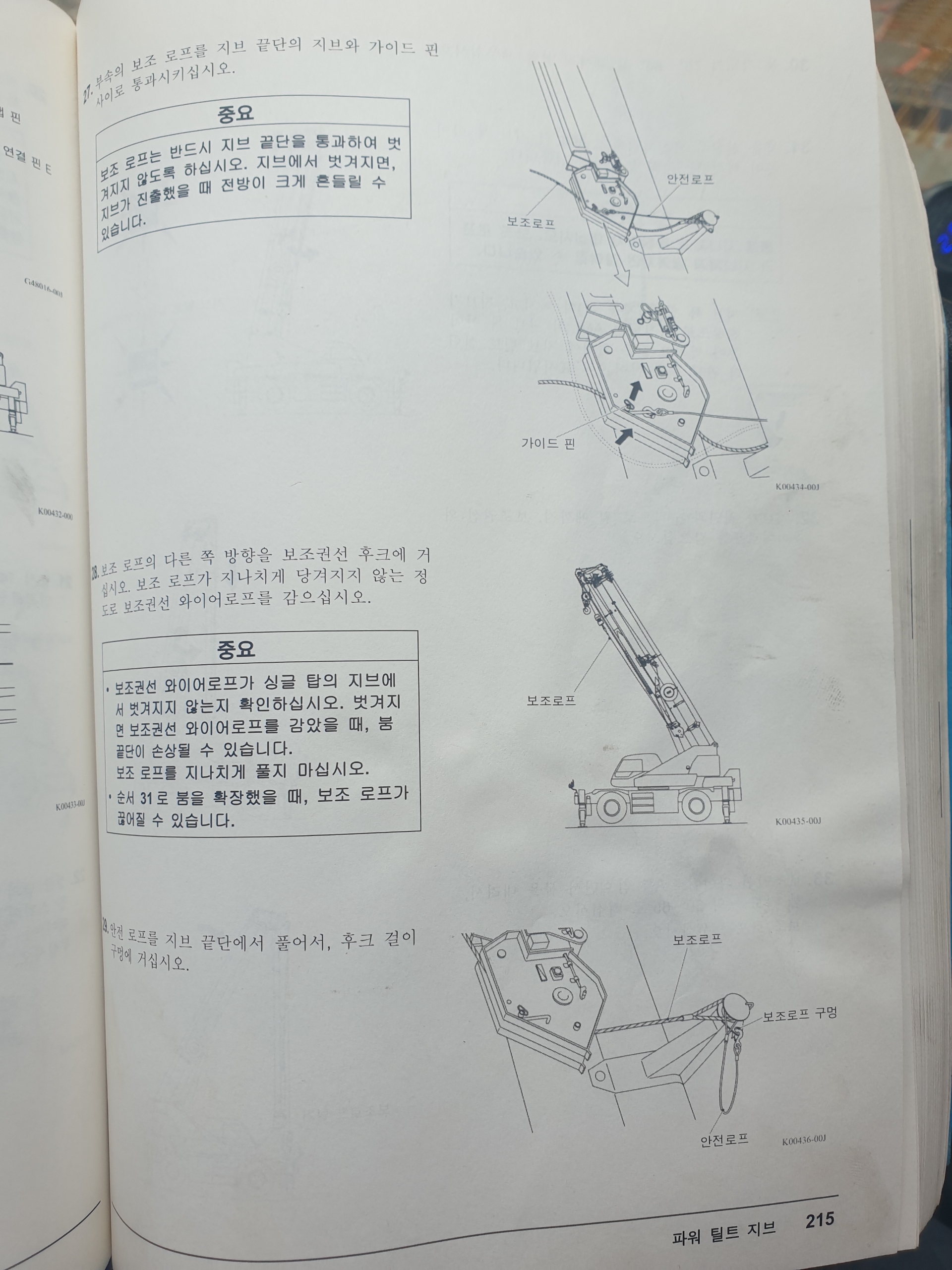

13. 보조 와이어 로프를 지브 가이드핀 사이로 통과하여 보조 후크에 걸기

14. 보조 휴크를 지나치게 당겨지지 않을 정도로 감은 후, 안전 로프 풀기

15. 붐각도가 78고가 될때까지 붐을 세운 후, 붐을 천천히 확장. 지브가 전방으로 진출 됨!!!

16. 보조 후크를 감으면서 붐을 65도로 내려 보조 와이어 풀기

17. 보조 후크 화이어를 지브 가이드 핀 사이로 넣기

18. 와이어 이탈방지 핀 및 권과장치 연결.

19. 보조 후크를 지브 끝단에서 15cm 이하로 감아 지브 틸트 실린더를 확장하십시오.

세팅 완료
