타다노 크레인 구동 모드 전환 조작.(디퍼렌셜 록 포함) TADANO GR700N2

안녕하세요! 해리입니다 :)

오늘은 타다노 Gr700n2 크레인 구동 모드 전환 조작에 대해 알아보겠습니다!

급경사 험로 등을 주행, 탈출할 때 사용하며 구동장치에 무리가 갈 수 있는 중요한 조작이기에, 알고 있는 것이라도 한번 더 정독을 권해드리고 싶습니다!



출처 - 본인 유튜브 채널 '해리의 크레인crane'

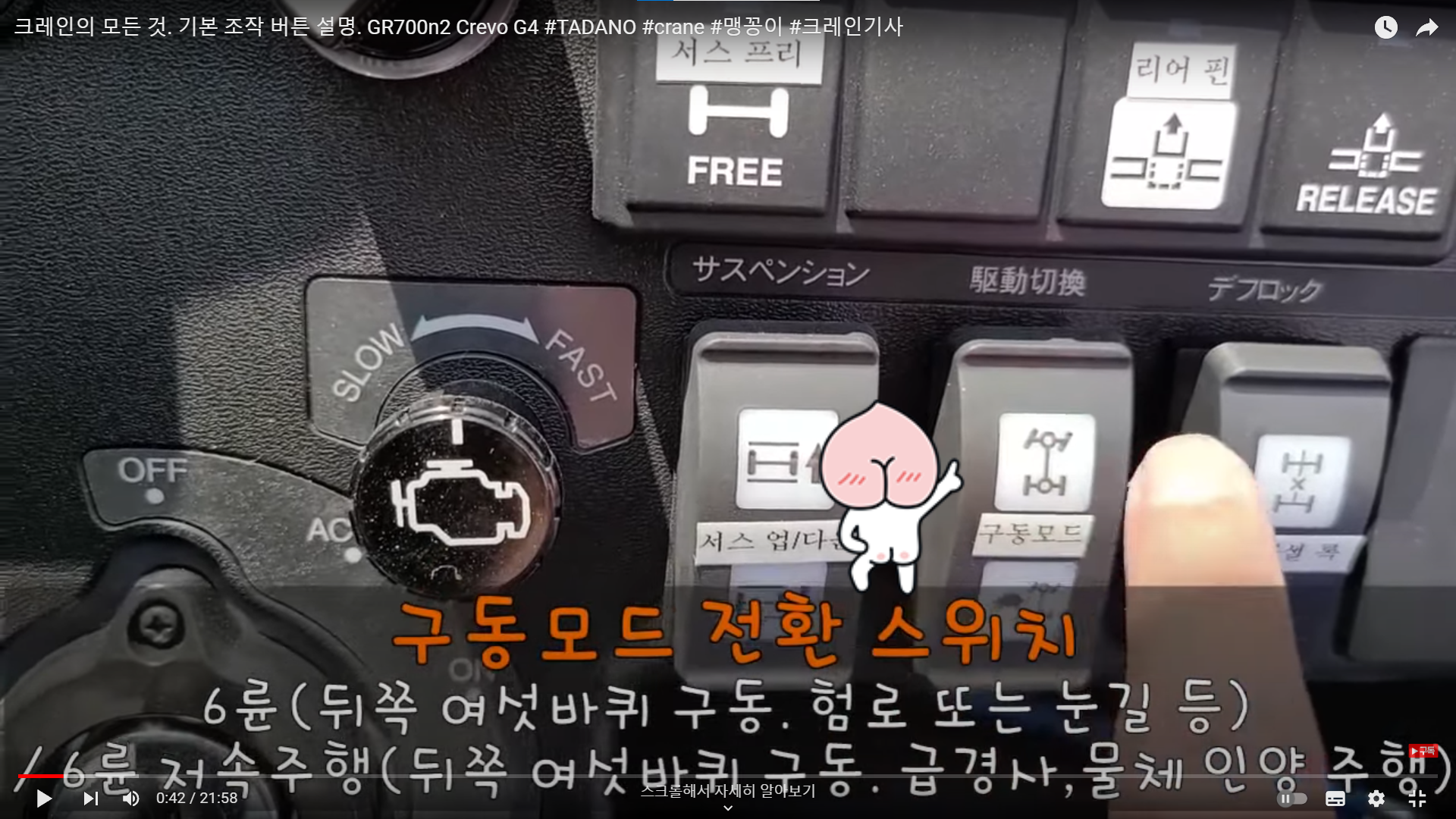

사진 속 캐릭터가 가리키는 구동 모드 버튼 조작입니다.



4WD 주행 (버튼이 눌려지지 않은 중립) - 일반도로를 주행하는 경우에는, 이 모드를 사용하십시오.



6WD 주행 (버튼 위를 누른 상태) - 험로 또는 눈길 등의 미끄러운 노면을 주행하는 경우에는, 이 모드를 사용하십시오.



6WD 저속주행 (버튼 아래를 누른 상태) - 급경사 주행 또는 매단작업물 주행 작업의 경우에는 , 이 모드를 사용하십시오.



구동 모드에는, 다음의 3 종류가 있습니다. 용도에 따라서 적합하게 사용하십시오.



구동 모드 전환 조작



● 주행 중에 구동 모드 전환 스위치를 조작하면, 구동장치가 파손될 수 있습니다. 차량을 정치한 후에 스위치를 조작하십시오.

※ 6WD는 4WD와 비교해서 구동장치의 부담이 커집니다. 6WD 는 비포장도로나 눈길 등의 미끄러운 노면을 주행할 때에 사용하십시오.



1. 차량을 평탄한 장소에 정차하십시오.



2. 변속 스위치를 N으로 하고, 주차 브레이크를 거십시오.



3. 구동 모드 전환 스위치로 구동 모드를 전환하십시오.

☞ 구동 모드가 전환되지 않을 경우에는 차량을 조금 움직였다 정치한 후, 다시 스위치를 조작하십시오.



4. 해당 표시등이 켜져 있는지를 확인하십시오.

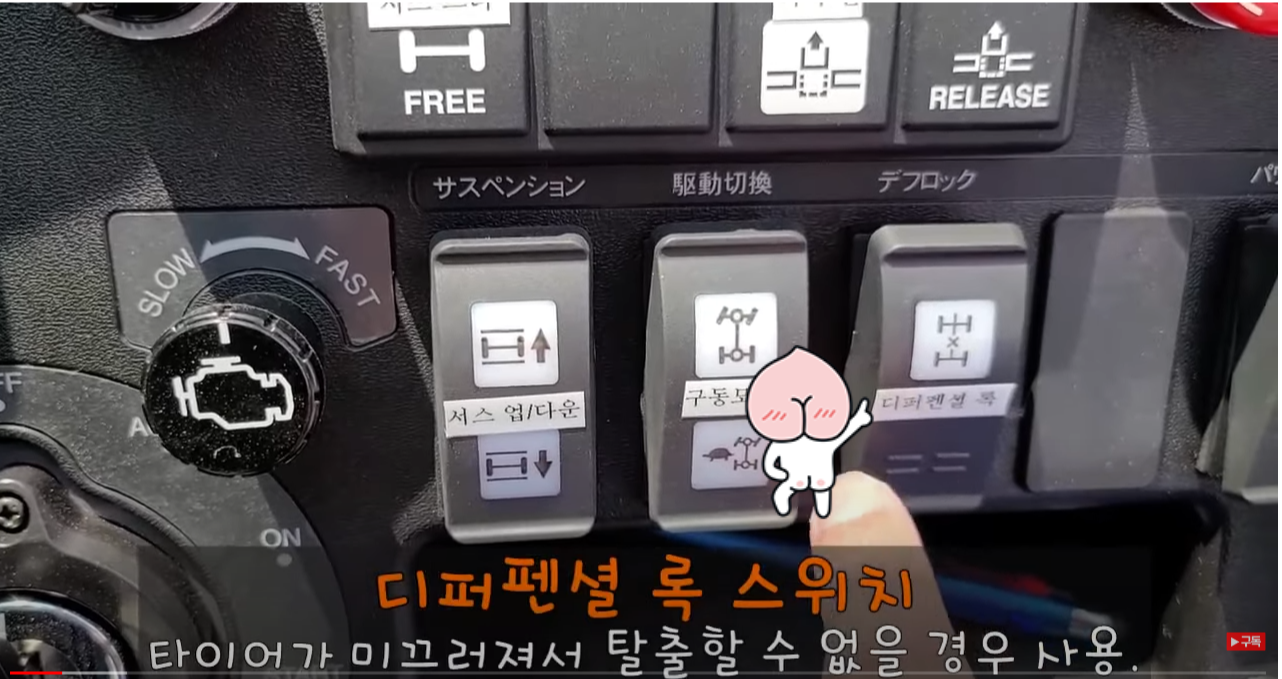

디퍼렌셜 록 조작



출처 - 본인 유튜브 채널 '해리의 크레인crane'

※ 중요

●디퍼렌셜 록 상태는, 디퍼렌셜 록 해제 상태와 비교하여 구동장치의 부담이 커집니다. 포장도로에서의 주행 시에는 사용하지 마십시오. 타이어 조기마모가 발생하거나 구동장치가 파손될 수 있습니다. 부정지 등에서 탈출한 이후에는 디퍼렌셜 록을 해제하십시오.

●구동륜의 슬립 상태 (타이어가 고속으로 공전함)가 장시간 계속되면, 디퍼렌셜 기어 및 트랜스 밋션 내의 부품에 탄 흔적이 남을 수 있습니다. 필요에 따라 구동 모드를 전환하거나 디퍼렌셜 록을 작동시켜서, 신속하게 탈출하십시오.

해리의 의견 : 디퍼렌셜 록 조작은 구동장치에 무리가 많이 가는 조작이기에, 정말 불가피한 경우가 아닌 경우에는 사용을 권고하지 않습니다. 사용이 불가피한 경우, 핸들은 정면으로 둔 상태로 절대 핸들링하지 말고 구동 모드(게발) 사용 금지!

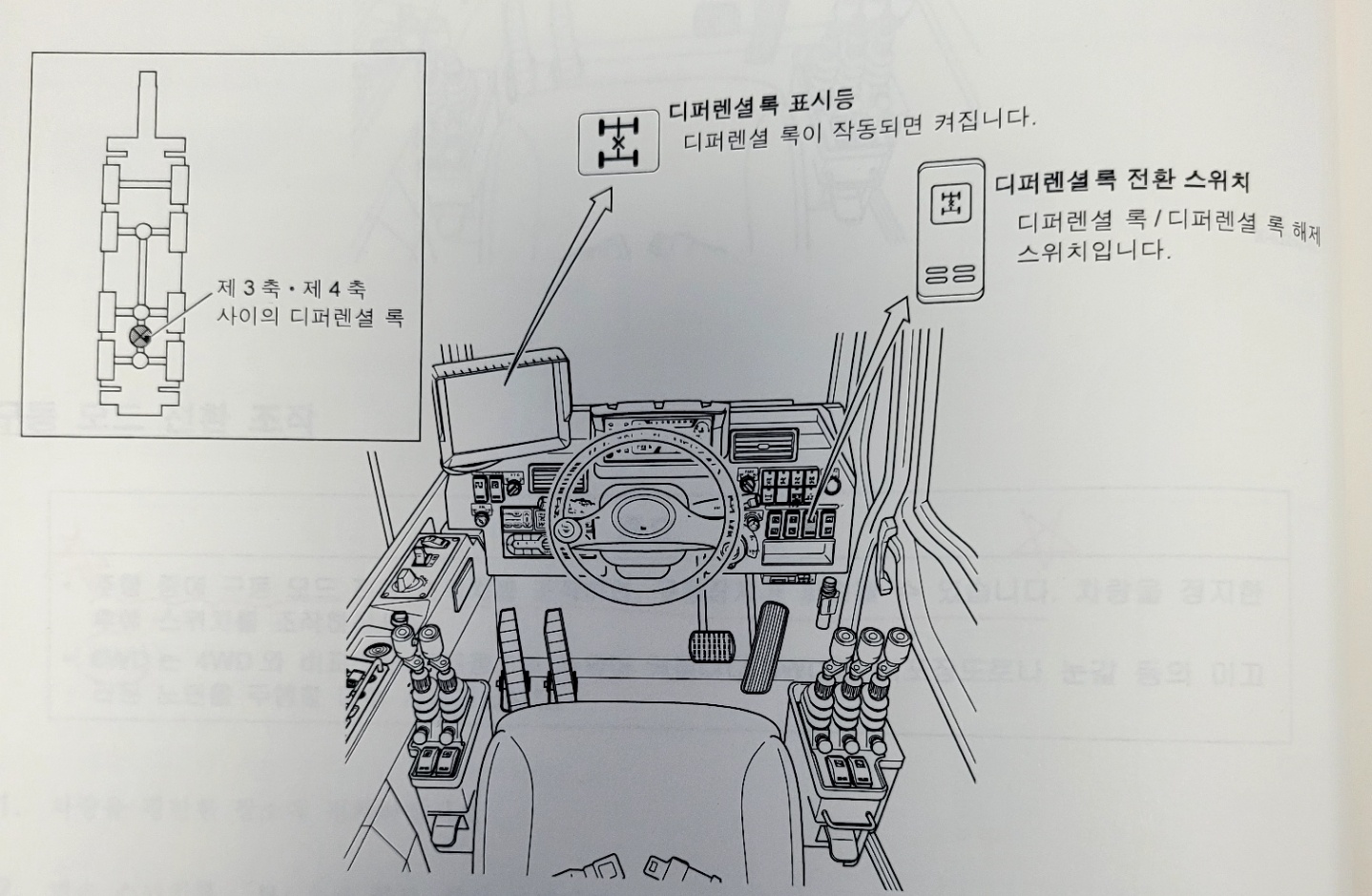

디퍼렌셜 록은 제 3축·제 4축 간의 인터 액슬·디퍼렌셜 기어의 자동을 잠급니다.

타이어가 미끄러지기 쉬운 장소나 진창 등의 부정지 등에서, 타이어가 미끄러져서 탈출할 수 없을 경우에 사용하십시오.

디퍼렌셜 록 조작

디퍼렌셜 록 전환 조작



※중요

주행 중에 디퍼렌셜 록 전환 스위치를 조작하면, 구동장치가 파손될 수 있습니다.

차량을 정지한 후에 스위치를 조작하십시오.



1. 차량을 평탄한 장소에 정차하십시오.



2. 변속 스위치를 N으로 하고, 주차 브레이크를 거십시오.

※ 변속 스위치가 N 이외인 경우에 스위치를 전환하면, 구동장치가 파손될 수 있습니다.

변속 스위치를 N으로 하고 스위치를 전환하십시오.



3. 디퍼렌셜 록 전환 스위치의 ON 측을 누르십시오.

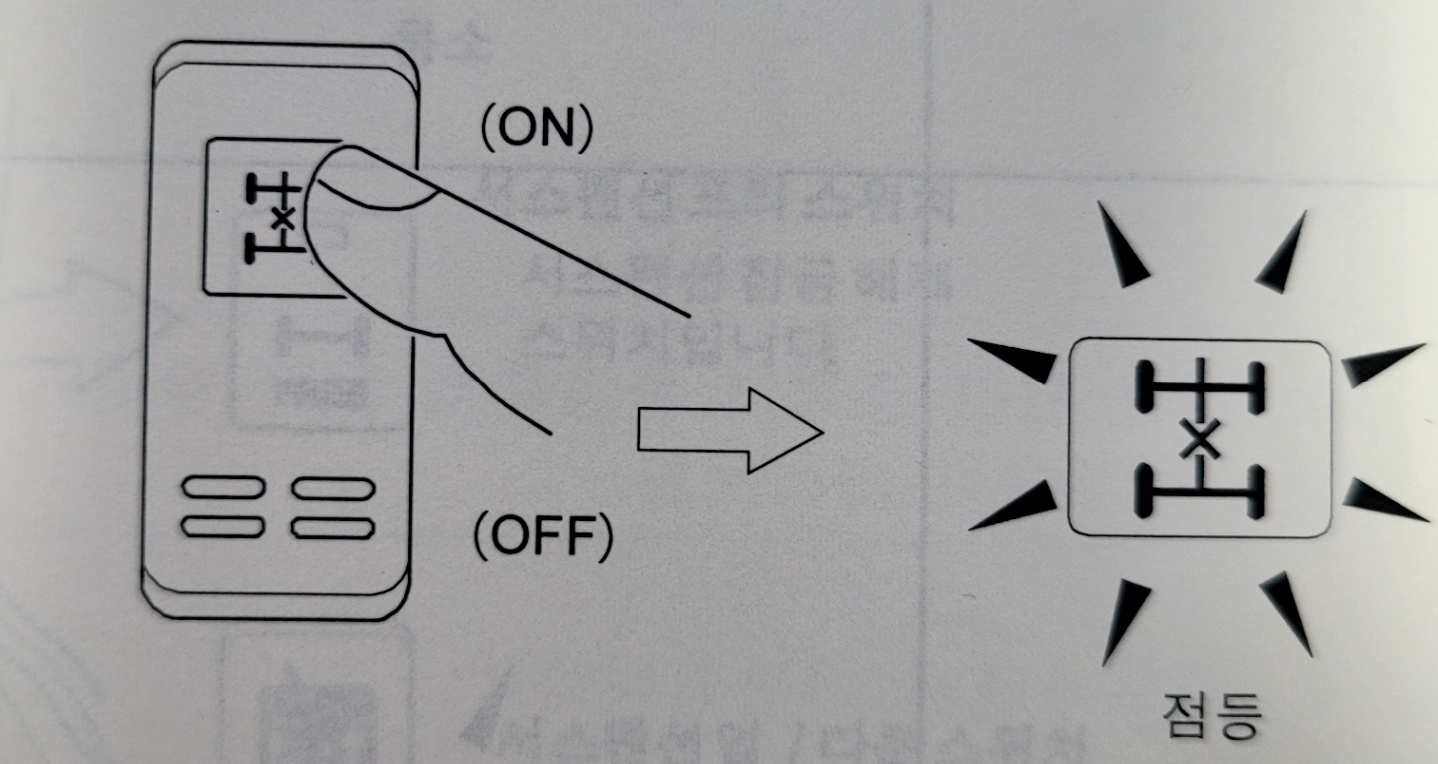

디퍼렌셜 록 스위치 ON/OFF

● 인터 엑슬 · 디퍼렌셜 기어가 잠기면, 디퍼렌셜 록 표시등이 켜집니다.

☞ 디퍼렌셜 록 표시등이 켜지지 않을 경우에는 차량을 조금 움직였다가, 정지한 후 다시 스위치를 조작하십시오.



4. 디퍼렌셜 록 표시등이 켜져 있는지를 확인하십시오.





이상입니다. 긴글 읽어주셔서 감사드리며 늘 안전 작업되십시오.

감사합니다!!
