TADANO GR700N2 스티어링 조작. 타다노 크레인 Crane

특수 스티어링에서는 차량이 특수한 움직임을 합니다. 이 상태로는 도로를 주행하지 마십시오.

도로는 전방 4륜 스티어링으로 주행하십시오.

특수 스티어링은 작업장 내에서의 이동에만 한정하고, 15km/h 이하로 주행하십시오.



도로를 주행할 때에는, 전방 4륜 스티어링을 사용하십시오.

좁은 작업장 내에서는 특수 스티어링(8륜, 동조, 리어)을 사용하면 이동 시에 편리합니다.

용도에 따라서 적절하게 사용하십시오.

특수 스티어링 경고등

특수 스티어링을 선택하면 켜지고, 전방 4륜 스티어링을 선택하면 꺼집니다.



잠금 핀 경고등

후방 스티어링 잠금 핀이 빠져 있으면 경고등이 켜지고, 잠금 핀이 삽입되어 있으면 꺼집니다.



스티어링 센터 표시등

후방 스티어링 잠금 핀이 빠져 있는 상태에서, 후방 4륜이 직진 위치가 되면 켜집니다.



잠금 핀 스위치

후방 스티어링 잠금 핀을 잠금/해제하는 스위치입니다.



잠금 핀 해제 스위치

후방 스티어링 잠금 핀이 빠지지 않을 때 사용하십시오.



스티어링 모드 선택 스위치

전방 4륜 스티어링, 특수 스티어링을 선택하는 스위치 입니다. 선택한 스티어링 모드의 작동 표시등이 켜집니다.



● 스티어링 모드 전환 조작

특수 스티어링에서는 차량이 특수한 움직임을 합니다. 이 상태로 도로를 주행하지 마십시오.

도로는 전방 4륜 스티어링으로 주행하십시오.

특수 스티어링은 작업장 내에서의 이동에 한정하고, 15km/h 이하로 주행하십시오.

☞ 특수 스티어링으로 주행 중에, 속도가 15km/h 을 넘으면 잠금 핀 경고등이 빠르게 깜빡입니다.



전방 4륜 슽키어링에서 특수 스티어링으로 전환

1. 전방 4륜을 직진상태로 두고, 정차하십시오.

전방 4륜을 우측 또는 좌측으로 꺽은 채로 스티어링 모드를 전환하지 마십시오.

모드 전환 후에, 전방 4륜과 후방 4륜의 꺽임 각이 달라지므로, 정상적으로 스티어링 되지 않습니다.

2. 변속 스위치를 N으로 하고, 주차 브레이크를 거십시오.



3. 스티어링 모드 선택 스위치로 스티어링 모드를 선택하십시오.



4. 잠금 핀 스위치를 누르십시오.



5. 선택한 모드대로 타이어가 전환되는지를 확인하십시오.

스티어링 모드 전환 조작 후에는, 타이어의 움직임을 확인한 후 주행하십시오.

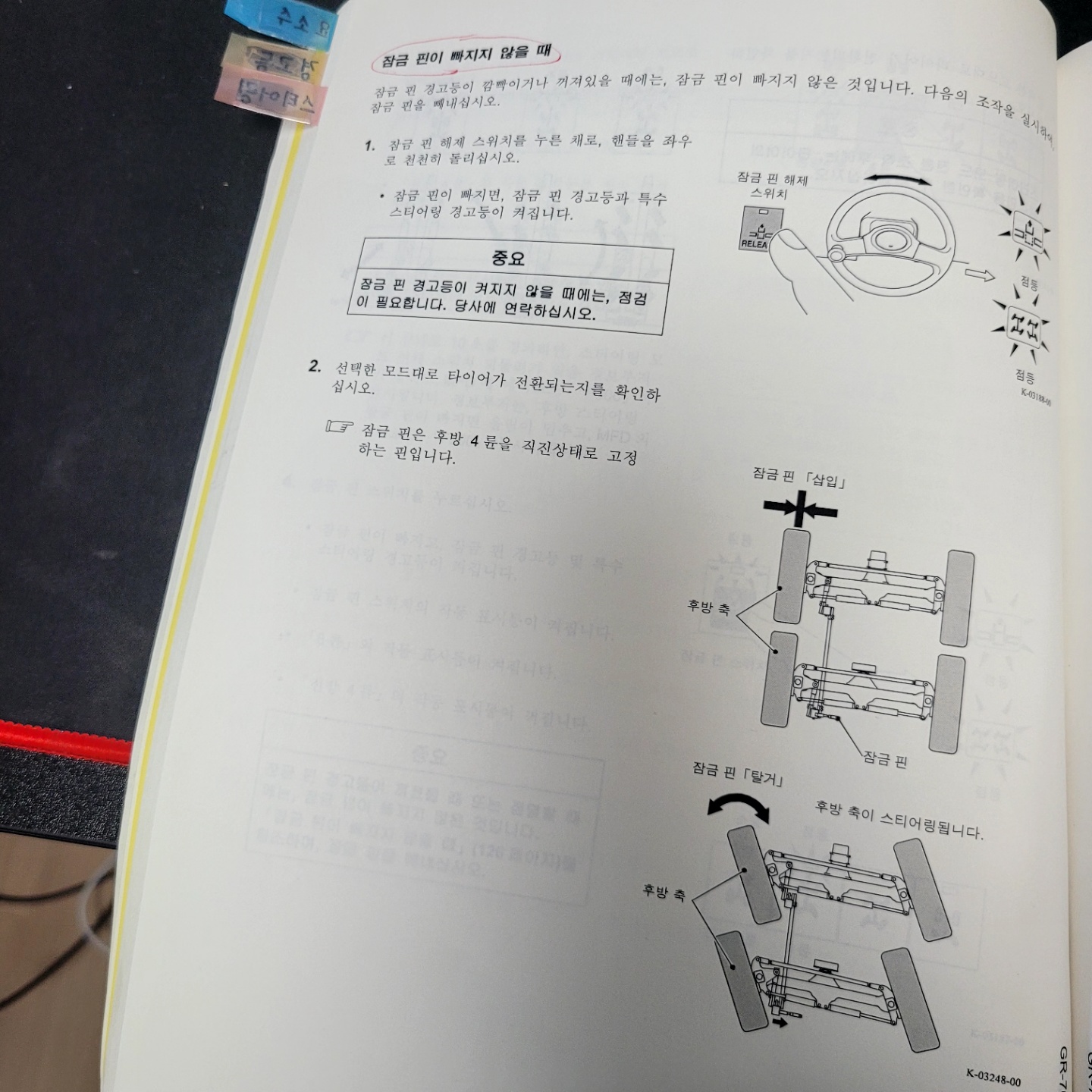

잠금 핀이 빠지지 않을 때

잠금 핀 경고등이 깜빡이거나 꺼져 있을 때에는, 잠금 핀이 빠지지 않은 것입니다. 다음의 조작을 실사하여, 잠금 핀을 빼내십시오.

1. 잠금 핀 해제 스위치를 누른 채로, 핸들을 좌우로 천천히 돌리십시오.

● 잠금 핀이 빠지면, 잠금 핀 경고등과 특수 스티어링 경고등이 켜집니다.

※잠금 핀 경고등이 켜지지 않을 때에는, 점검이 필요합니다. 타다노에 연락하십시오.



2. 선택한 모드대로 타이어가 전환되는지를 확인하십시오.

☞ 잠금 핀은 후방 4륜을 직진상태로 고정하는 핀입니다.

특수 스티어링 모드에서의 전환

잠금 핀이 빠진 상태에서는 특수 스티어링 모드에서의 전환(8륜↔동조↔리어)이 가능합니다.

※후방 4륜을 우측 또는 좌측으로 꺽은 채로 스티어링 모드를 전환하지 마십시오.

모드 전환 후에, 전방 4륜과 후방 4륜의 꺽임각이 달라지므로, 정상적으로 스티어링 되지 않습니다.

스티어링 센터 표시등이 켜진 상태에서 스위치를 전환하십시오.



특수 스티어링에서 전방 4륜 스티어링으로 전환

※ 특수 스티어링으로 도로주행을 하지 마십시오. 차량이 특수하게 움직이기 때문에, 중대한사고가 발생할 수 있습니다.

전방 4륜 스티어링에서의 주행 전에, 각 경고등,스위치가 각각의 상태에 있는지를 확인하십시오.



1. 후방 4륜을 직진상태로 두고, 정차하십시오.

스티어링 센터 표시등이 켜집니다.

※ 후방 4륜을 우측 또는 좌측으로 꺽은 채로 스티어링 모드를 전환하지 마십시오.

모드 전환 후에, 전방 4륜과 후방 4륜의 꺽임 각이 달라지므로, 정상적으로 스티어링 되지 않습니다.



2. 변속 스위치를 N으로 한 후, 브레이크를 거십시오.

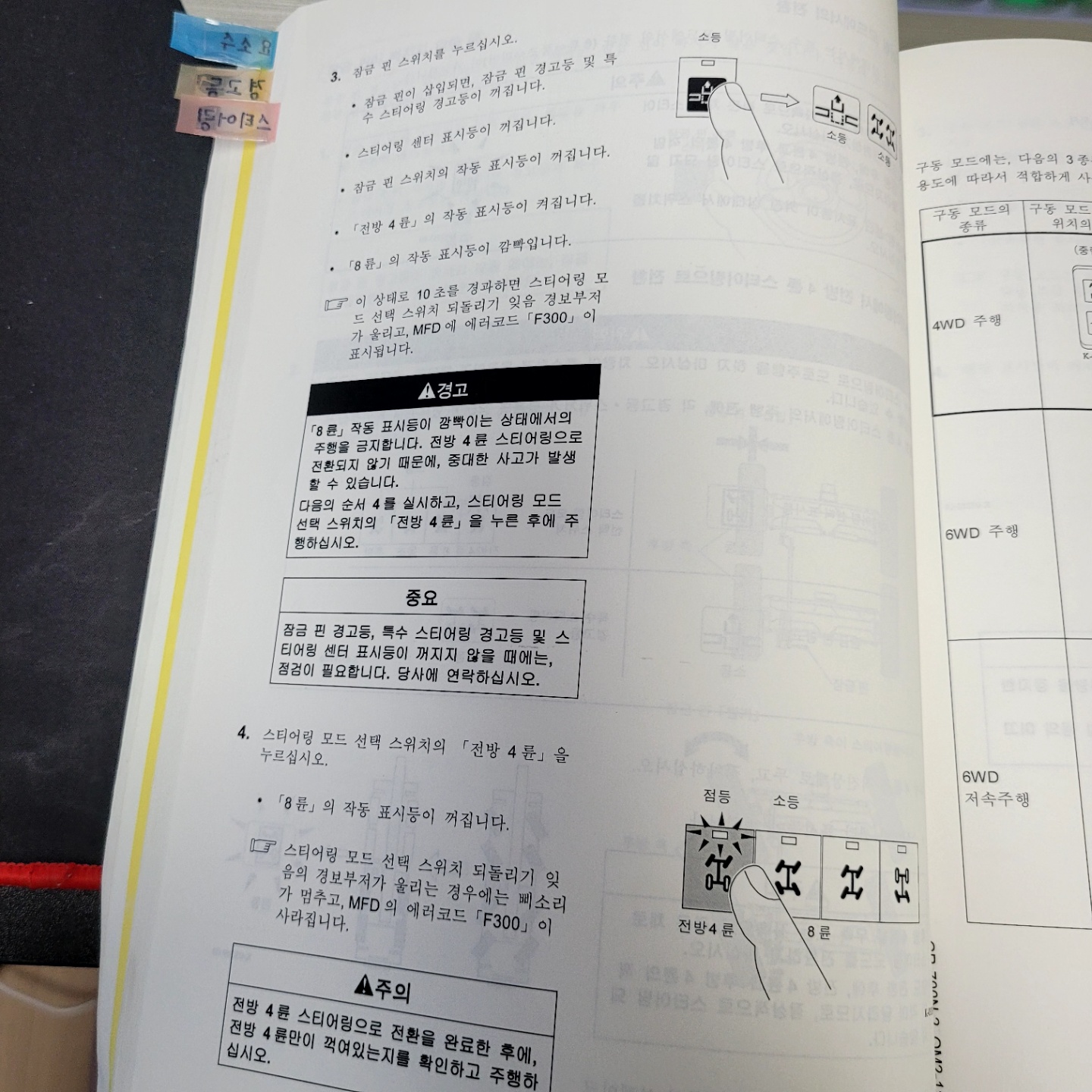

3. 잠금 핀 스위치를 누르십시오.

● 잠금 핀이 삽입되면, 잠금 핀 경고등 및 특수 스티어링 경고등이 꺼집니다.

● 스티어링 센터 표시등이 꺼집니다.

● 잠금 핀 스위치의 작동 표시등이 꺼집니다.

● 전방 4륜의 작동 표시등이 켜집니다.

● 8륜의 작동 표시등이 깜빡입니다.



4. 스티어링 모드 선택 스위치의 전방 4륜을 누르십시오.

● 8륜의 작동 표시등이 꺼집니다.
