크레인 와이어로프(wire-rope) 교체 기준

와이어로프 개요



● 와이어로프는 양질의 탄소강(C:0.50~0.85)의 소재를 인발 한 많은 소선(wire)을 집합하여 꼬아서 가닥(strand)으로 만들고 이 가닥(strand)을 심(core) 주위에 일정한 피치(pitch)로 감 아서 제작한 일종의 구조물(요소)이다.





와이어로프의 구성

(1) 와이어로프의 구성 ·심 (core) ·가닥 (strand) ·소선 (wire)

와이어로프의 구성

(2) 소선의 재료 ·탄소강(C : 0.50 ~ 0.85 섬유상 조직)



(3) 심 (core)의 재료 ·섬유(Fiber) ·Wire Strand Core (WSC) ·Independent Wire Rope Core (IWRC)



(4) 와이어로프의 표기

와이어로프의 표기



와이어로프의 구성

와이어로프의 꼬임

(1) 보통꼬임 로프 로프를 구성하는 스트랜드의 꼬임방향과 스트랜드를 구성하는 소선의 꼬임방향이 반대로 된 것으로 소선의 외부접촉 길이가 짧으며 외측 소선이 로프축과 평행하다. 주로 기계, 건설, 선박, 수산 등에 널리 이용되고 있다.



(2) 랭꼬임 로프 로프를 구성하는 스트랜드의 꼬임방향과 스트랜드를 구성하는 소선의 꼬임방향이 동일한 것으로 보통꼬임에 비하여 소선의 외부접촉 길이가 길다

와이어로프의 꼬임 방향

와이어로프 꼬임에 따른 비교

와이어로프 꼬임에 따른 비교

와이어 로프 점검 방법

● 점검 대상 와이어로프의 종류 및 구성에 대하여 충분히 파악한 후 점검에 임한다.

● 와이어 로프를 풀어 내리면서 전반적인 상태를 점검한 후 시브를 많이 통과하는 부위나 손상이 발견된 부위는 반원형으로 구부려 집중적으로 점검한다.

● 와이어 로프의 표면이 마모되어 광택이 나는지를 먼저 점검하고 버니어 캘리퍼스로 지름을 측정하여 마모정도를 파악한다.



와이어로프 교체 기준

● 와이어로프의 한 꼬임[스트랜드(strand)]에서 끊어진 소선의 수가 10% 이상인 것.

비자전로프의 경우에는 끊어진 소선의 수가 와이어로프 호칭 지름의 6배 길이 이내에서 4개 이상이거나 호칭지름 30배 길이 이내에서 8개 이상인 것)

※ 단선의 형태는 분산단선, 집중단선, 스트랜드 골사이 단선 등의 형태로 발생하며, 집중단선의 경우 소선 총수의 5% 이상 시, 골사이 단선의 경우 즉시 교체

와이어로프 교체 기준

와이어로프의 안전율

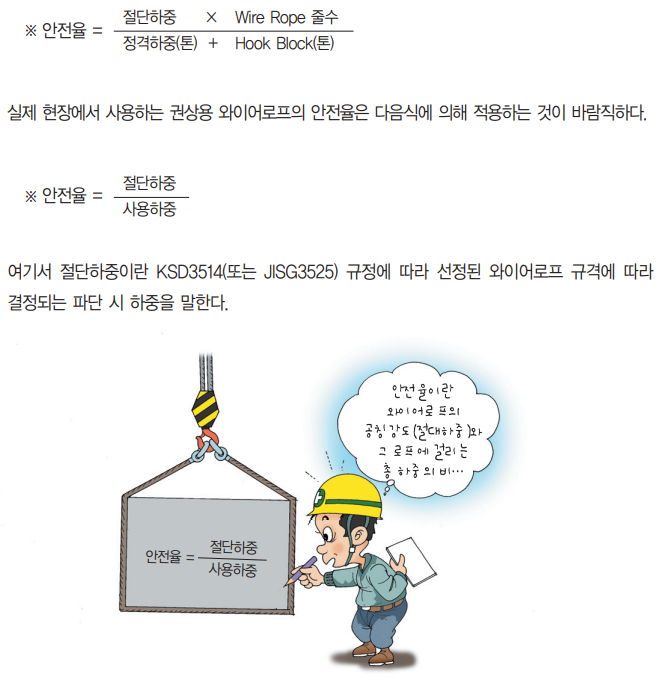

(1) 안전율이란 와이어로프의 공칭강도와 그 로프에 걸리는 총하중의 비를 안전율이라 한다. 그러므로 안전율은 로프사용 수명을 결정하는 중요한 항목이다.

와이어로프의 안전율



참고로 산업안전보건법 제34조 검사기준 크레인 제작 기준, 안전기준 및 검사기준에 의하면 안전율은 다음과 같다.

와이어로프 종류별 안전율

와이어로프의 직경측정

와이어로프의 직경을 측정하는 방법으로는 수직 또는 대각선으로 측정하며, 섬유로프인 경우는 게이지(gauge)로 측정하는 것이 바람직하다.

와이어로프 측정 방법

와이어로프의 교체 기준

산업안전보건법 산업안전기준에 관한 규칙에 의하면, 다음의 경우에 와이어로프를 교체해야 한다.

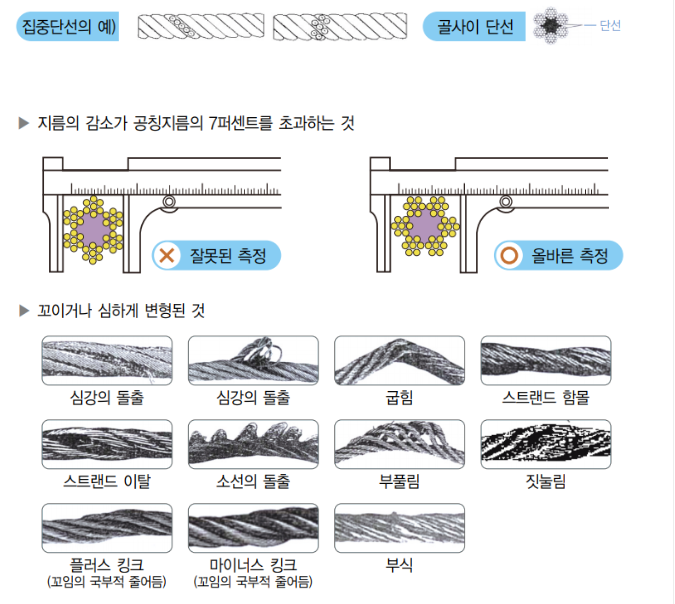

○ 이음매가 있는 것

○ 와이어로프의 한 꼬임(스트랜드를 의미)에서 끊어진 소선의 수가 10% 이상인 것(필러선은 제외)

○ 지름의 감소가 공칭지름의 7%를 초과한 것

○ 꼬인 것

○ 심하게 변형 또는 부식된 것



와이어로프의 점검

(1) 형상변형 상태점검 형상변형 상태를 잘 살펴보고 사진과 같은 손상이 발견되면 교체해야 한다.

와이어로프의 변형상태

(2) 마모, 부식상태점검

로프의 표면이 마모되어 광택이 나는 부분 또는 붉게 부식된 부분의 그리이스 오염물질을 점검한다.

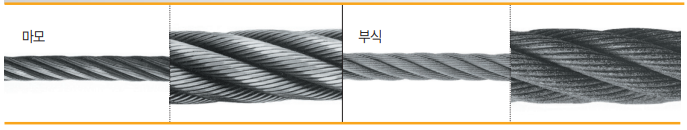

·마모 : 소선과 소선의 돌기부분이 마모되어 없어짐

·부식 : 피팅이 발생하여 곰보자국이 형성됨

와이어로프 파단상태



참고 자료 출처 : 산업안전보건공단
